Plaatsen van een "workplane" in het midden van een vlak

Auteur: Stefaan Boel

Een andere leuke trick is hoe men een "Work Plane" dynamisch in het midden plaatst van een vlak, uiteraard met de bedoeling dat het Work Plane in het midden blijft als de figuur zich verandert.
Start een nieuw Work Plane, en tast het figuurtje af met de muis, zo kan men bijvoorbeeld vlakken, ribben, maar ook punten selecteren. Selecteer het middenpunt van een ribbe, en als tweede ingave een parallel vlak. Het Work Plane wordt hierdoor in het midden gepositioneerd. Ook door 2 parallelle vlakken te selecteren wordt een Work Plane in het midden ervan  gepositioneerd, maar ook door de selectie van drie middelpunten kan men het vlak positioneren.
Voor een afgerond vlak, kan men het Work Plane laten begeleiden door een Work Axis die door de ronding van het vlak gaat. Men hoeft daarvoor niet eerst de as te plaatsen, maar rechtstreeks het Work Plane commando starten in combiantie met RMK + Create Axis. gevolgd door het parallelle vlak.

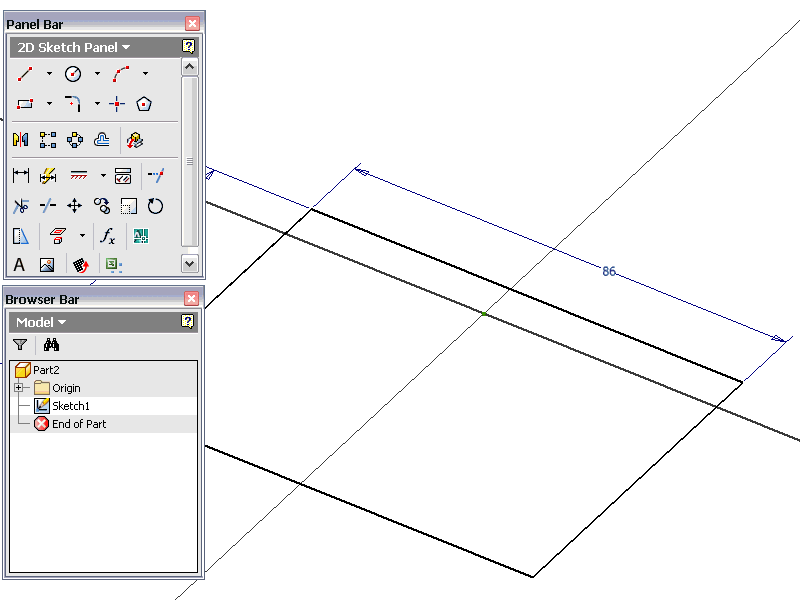

Bonus Tip: plaatsen van meerdere WorkPlanes kan men zich meestal besparen door het eerste feature strategisch te schetsen tov het nulpunt. Bouwd men de schets rondom dit nulpunt, kan men later vanuit de browser bar de origin vlakken gebruiken die reeds door dit nulpunt gaan. Door een schets slimmer in te planten naar een nulpunt; kan men vaker WorkPlanes vermijden
